Что такое термический выключатель и зачем он нужен

Бесперебойная работа высокоточной техники часто зависит не от сложности алгоритмов, а от надежности элементарных механизмов защиты. Представьте ситуацию: дорогостоящий узел оборудования потребляет рабочий ток, который постепенно выходит за рамки допустимого из-за микроскопического дефекта в изоляции или внешнего нагрева. В такие моменты привычные предохранители могут не среагировать мгновенно, допуская критический перегрев проводки. Именно здесь в игру вступает термический выключатель — устройство, обладающее своего рода «интеллектом» инерционного типа.

Фундаментальная задача подобного компонента заключается в мониторинге состояния электрической цепи и предотвращении последствий длительных перегрузок. В отличие от мгновенных систем, тепловой расцепитель проявляет выдержку, анализируя характер тока. Если отклонение от номинальных параметров носит кратковременный и безопасный характер, система продолжает функционировать без вмешательства. Но как только ситуация переходит в разряд опасных для целостности оборудования, срабатывает физический механизм размыкания.

Важно: В отличие от плавких предохранителей, термический выключатель допускает многократное использование: после остывания биметаллической пластины цепь замыкается автоматически или вручную, что избавляет от необходимости полной замены элемента после каждого срабатывания.

Физика процесса и логика защиты

В основе функционирования лежит элегантное инженерное решение — использование биметаллической пластины. Этот элемент состоит из двух металлов с различными коэффициентами теплового расширения, соединенных в единую конструкцию. При прохождении тока выше номинального значения пластина начинает нагреваться, изгибаться и в конечном итоге механически воздействует на рычаг размыкания цепи. Такой процесс обеспечивает автономность, не требующую внешних источников питания или сложной электроники.

Скорость реагирования устройства напрямую зависит от степени тяжести ситуации. Физический закон здесь предельно прост: время срабатывания обратно пропорционально величине тока перегрузки. Чем сильнее отклонение от штатных показателей, тем стремительнее происходит физическая деформация металла. Это позволяет системе быть гибкой, прощая незначительные пусковые колебания, но жестко пресекая опасные отклонения.

Применение термических выключателей оправдано в специфических условиях эксплуатации, где критически важна точность и надежность:

• Защита конечных потребителей и нагрузок, чувствительных к стабильности питания.
• Использование в низковольтных сетях, где номиналы токов находятся в пределах 5 А.
• Эксплуатация в цепях с напряжением до 32 В DC, где требуется высокая инерционная устойчивость.

Грамотное проектирование электротехнических систем требует четкого разделения зон ответственности. Термический расцепитель фокусируется исключительно на длительных перегрузках, предотвращая постепенное разрушение изоляции и перегрев компонентов. Для борьбы с внезапными токами короткого замыкания применяются другие решения, чаще всего электромагнитного типа. Только сочетание этих двух подходов создает по-настоящему надежный барьер, способный сохранить ресурс оборудования в любых условиях эксплуатации.

Интеграция таких устройств в современные системы — это вопрос не только безопасности, но и экономической эффективности. Избегая термического повреждения узлов, вы продлеваете жизненный цикл техники и исключаете дорогостоящие простои. Инженерный расчет, заложенный в принцип биметаллической пластины, остается эталоном стабильности в мире, где даже минимальное превышение тока может обернуться серьезной аварией.

Принцип работы биметаллических и электронных термовыключателей

Сложная инженерная мысль часто скрывается за лаконичностью исполнения, где каждый изгиб металла или импульс полупроводника определяет грань между штатной работой оборудования и критическим сбоем. Инженеры десятилетиями балансируют между проверенной временем механикой и гибкостью цифровых алгоритмов, осознавая, что выбор архитектуры защиты напрямую влияет на долговечность дорогостоящих активов.

Биметаллические системы опираются на фундаментальные физические свойства материалов, обладающих различными коэффициентами теплового расширения. При достижении пороговой температуры пластина, состоящая из двух разнородных металлов, изгибается, разрывая электрическую цепь. Эта простота обеспечивает повторяемость срабатывания на уровне ±3 °C, что делает технологию востребованной в стандартных термостатах. Однако классические исследования, проведенные С. Тимошенко еще в 1925 году, подтверждают: погрешность таких устройств достигает 3–5 % от верхнего предела рабочего диапазона. Подобное ограничение становится барьером, когда точность выходит на первый план.

На заметку: Биметаллические устройства склонны к постепенному «усталостному» износу пластин, что со временем приводит к смещению порогов срабатывания, тогда как электронные аналоги сохраняют точность параметров вплоть до полного выхода из строя компонентов.

Особенности механического износа и точности

Механическая природа биметаллического реле неизбежно накладывает отпечаток на эксплуатационный ресурс. Постоянные циклы деформации и работа подвижных контактов приводят к усталости материала, что постепенно снижает надежность системы. Согласно данным A. Capponi и G. Franceschini, среднее время наработки на отказ (MTBF) у биметаллических решений оказывается на 30–40 % ниже по сравнению с электронными аналогами. В условиях интенсивных промышленных нагрузок этот разрыв становится решающим аргументом в пользу модернизации систем безопасности.

Электронные термовыключатели предлагают совершенно иной уровень контроля, опираясь на высокоточные алгоритмы обработки данных. Вместо зависимости от физического деформирования, устройство анализирует ток и температуру в режиме реального времени, учитывая тепловую инерцию обмоток. Переход к таким решениям несет ощутимые практические выгоды для эксплуатации тяжелого оборудования:

• Снижение частоты ложных срабатываний на 20–30 %, что минимизирует неоправданные простои технологических линий.
• Рост показателя MTBF до уровня свыше 100 000 часов, обеспечивающий непрерывность процессов на годы вперед.
• Интеллектуальная адаптация к пусковым токам, которая исключает риск преждевременного износа защитных элементов.

Выбор между классикой и инновацией перестает быть вопросом стоимости, превращаясь в стратегическое решение. Биметаллические термовыключатели остаются эталоном автономности и простоты, работая там, где внешнее питание или сложные схемы избыточны. Однако для высоконагруженных электродвигателей и силовой электроники электронные системы создают принципиально иную среду безопасности. Они не просто реагируют на угрозу, а предсказывают ее, опираясь на математические модели тепловых процессов.

Современные требования к стабильности производства заставляют пересматривать устоявшиеся стандарты защиты. Когда каждый градус отклонения или миллисекунда задержки стоят значительных ресурсов, надежность перестает быть абстрактным понятием. Она обретает форму конкретных цифр наработки на отказ и процента ложных срабатываний, превращаясь в фундамент, на котором строится долгосрочная эффективность любого индустриального объекта.

Основные технические характеристики и критерии выбора

Инженерная точность в выборе защитной автоматики зачастую сводится к поиску баланса между допустимыми пределами нагрузки и реальными условиями эксплуатации конкретной линии. Ошибки на этапе проектирования проявляются не в момент монтажа, а в критические секунды перегрузки, когда тепловая инерция системы определяет, останется ли оборудование в строю или выйдет из эксплуатации. Профессиональный выбор базируется на глубоком понимании физических лимитов компонентов, где каждая амперная характеристика имеет решающее значение для жизнеспособности сети.

Фундаментальным критерием при подборе модульных решений, таких как серия NB1-63, выступает номинальный ток, который достигает 63 А при стандартном напряжении 240/415 В. Частотный диапазон 50/60 Гц делает эти устройства универсальными для большинства индустриальных и гражданских объектов. Когда речь заходит о специализированных промышленных задачах, диапазон выбора сужается до первичных токов в пределах 0,1–32 А при напряжении до 600/690 В AC. Понимание этих границ позволяет избежать преждевременного срабатывания защиты или, напротив, отсутствия реакции при возникновении реальной угрозы.

Ключевые параметры для проектирования систем защиты

Архитектура электрических цепей требует строгого соответствия оборудования государственным стандартам безопасности. При работе с высоковольтными мощностями параметры тепловой защиты должны отвечать жестким регламентам, обеспечивающим стабильность в экстремальных условиях.

• Предельно допустимые рабочие напряжения для специализированных выключателей достигают 1000 В в цепях переменного тока и до 1500 В для постоянного тока согласно ГОСТ Р 50030.2-94.
• Номинальная предельная отключающая способность всегда должна соотноситься с заявленными характеристиками изготовителя, что является первичным показателем надежности при аварийных режимах.
• Для низковольтных цепей до 50 В критически важным аспектом становится невозможность принудительного включения после срабатывания теплового узла, что исключает риск повторного перегрева до полного остывания биметаллической пластины.

Длительные перегрузки представляют собой скрытую угрозу, которую обычные электромагнитные отсекатели могут проигнорировать. Именно здесь вступает в работу биметаллическая пластина, чей коэффициент теплового расширения откалиброван для точного размыкания контакта. Использование подобных компонентов оправдано там, где важна селективность и защита от постепенного деградационного нагрева проводников. Выбирая устройство, специалист ориентируется на кривую срабатывания, которая должна идеально накладываться на график пусковых и рабочих нагрузок защищаемого узла.

Специфика низковольтной автоматики, работающей при напряжении до 50 В, требует особого внимания к механизму защиты. В таких системах блокировка повторного включения выступает не просто как опция, а как гарантия безопасности, исключающая человеческий фактор при устранении аварии. Интеграция таких решений в интеллектуальные системы управления позволяет достичь высокого уровня автономности, где каждый выключатель выполняет роль интеллектуального стража, работающего на основе физических свойств материалов, а не только программных алгоритмов.

Правильный подбор оборудования — это всегда расчет на предельные режимы, а не на номинальные показатели. Использование выключателей с запасом по отключающей способности нивелирует риски, связанные с непредсказуемыми скачками параметров сети. Проектировщик, учитывающий каждый ампер и каждый вольт в рамках установленных стандартов, создает систему, где долговечность компонентов становится закономерным результатом грамотно выстроенной технической политики.

Области применения термических выключателей в быту и промышленности

Стабильность работы сложного инженерного узла редко зависит от одного лишь качества сборки, чаще она определяется способностью системы мгновенно реагировать на критические отклонения рабочих параметров. Интеграция интеллектуальных механизмов защиты превращает даже рядовое устройство в надежный инструмент, способный к самодиагностике в режиме реального времени. Такая архитектура безопасности становится фундаментом для долгосрочной эксплуатации оборудования, исключая человеческий фактор из уравнения сохранения целостности активов.

Бытовой сегмент демонстрирует наиболее массовое внедрение технологий теплового контроля, где доминируют биметаллические устройства. Повседневный комфорт и пожарная безопасность в домах зависят от миниатюрных компонентов, которые незаметно регулируют температурные режимы в кухонной технике, стиральных машинах и гладильных системах. Высокая эффективность этих элементов подтверждается индустриальными показателями: доля подобных устройств в узлах защиты массовой бытовой техники сегодня превышает 70–80 %.

Ключевые зоны ответственности в бытовой электротехнике

Присутствие термических выключателей в домашних приборах обеспечивает не только продление срока службы двигателей и нагревательных элементов, но и предотвращает аварийные ситуации, связанные с возгоранием изоляции. Рассмотрим основные категории приборов, где применение таких решений стало промышленным стандартом:

• Электрические чайники и термопоты, требующие прецизионного отключения при закипании.
• Стиральные и сушильные машины, где контроль нагрева воды и воздуха предотвращает повреждение деликатных тканей и внутренних узлов.
• Утюги и парогенераторы, чья функциональность напрямую завязана на поддержании стабильной температуры подошвы.
• Электроплитки и варочные панели, оснащенные защитой от перегрева при длительной работе на максимальной мощности.

Промышленная сфера выдвигает принципиально иные требования к надежности, где цена ошибки измеряется не только стоимостью ремонта, но и простоями производственных линий. Здесь термическая защита выступает как критическое звено в цепи управления, интегрированное непосредственно в силовые узлы. Статистика подтверждает целесообразность такого подхода: более 60 % промышленных асинхронных двигателей малой и средней мощности оснащаются сегодня термической защитой на базе биметаллических или PTC-датчиков. Последовательное включение данных элементов в цепь управления пускателем позволяет купировать до 50–60 % отказов, спровоцированных перегревом обмоток.

Обеспечение промышленной безопасности и селективности

Масштабные энергосистемы требуют применения высокотехнологичных решений, способных работать в условиях высоких нагрузок и переходных процессов. Внедрение селективной автоматической защиты в системы электроснабжения промышленных объектов существенно меняет профиль рисков предприятия. Анализ эксплуатации вакуумных и тепловых выключателей показывает, что использование таких систем позволяет снизить вероятность пожаров, вызванных перегревом проводников и оборудования, на 30–40 % по сравнению с установками, лишенными интеллектуальных средств защиты.

Инженерная точность в проектировании таких систем позволяет достичь баланса между производительностью и безопасностью. Когда каждый элемент оборудования защищен селективным выключателем, риск каскадного выхода из строя всей магистрали сводится к минимуму. Подобная стратегия управления теплом в силовых цепях обеспечивает не только сохранность дорогостоящего оборудования, но и предсказуемость бизнес-процессов, где каждый ампер и вольт находятся под постоянным контролем автоматики.

Правила монтажа и техника безопасности при эксплуатации

Безупречная работа автоматики в силовых цепях — это не только результат инженерного проектирования, но и итог филигранного исполнения монтажных работ. Практика показывает, что даже высокотехнологичные устройства премиального сегмента теряют свою эффективность, если при установке игнорируются базовые требования к физике электрического контакта. Статистика S. Kumari и S. K. Sahoo (2020) подтверждает суровую реальность: до 90 % отказов бытовых автоматических выключателей и термических расцепителей спровоцированы именно ошибками монтажа, такими как небрежная затяжка клемм или несоответствие сечения проводника номиналу устройства.

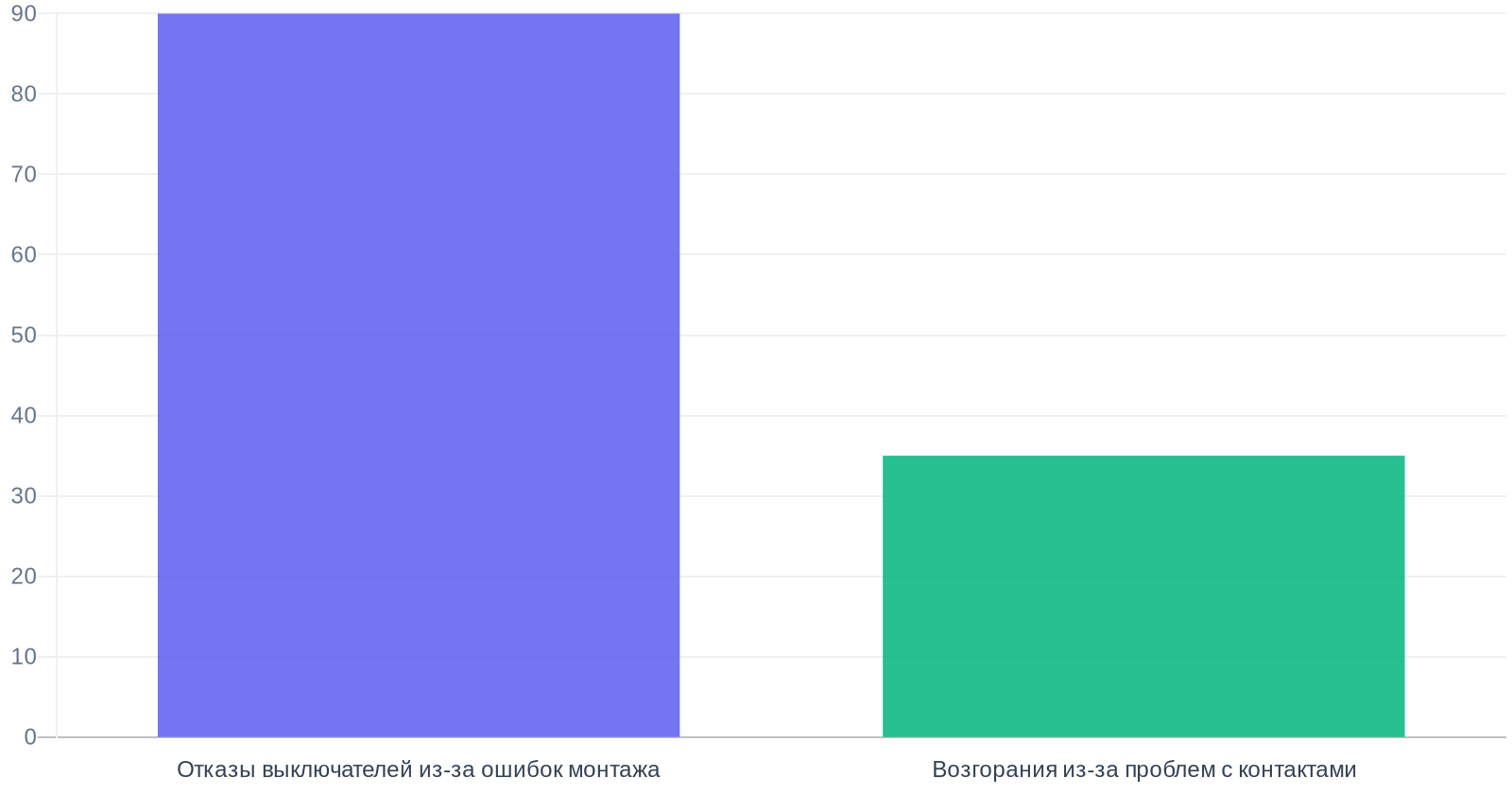

Подобные огрехи создают скрытую угрозу, которая зачастую остается незамеченной до наступления критической ситуации. Исследования M. A. Khan et al. (2019) выявили, что от 32 до 35 % всех возгораний в распределительных щитах и на линиях низкого напряжения напрямую связаны с перегревом клемм и ослаблением контактных соединений. Игнорирование регламентированных моментов затяжки превращает надежный узел в потенциальный источник пожара.

Ключевые факторы долговечности и стабильности

Стабильность функционирования термического выключателя напрямую зависит от термического режима его компонентов. Согласно данным J. S. Hsu (2018), повышение температуры контактного соединения всего на 30 °C выше нормативных значений сокращает жизненный цикл устройства в 2–3 раза. Этот процесс обусловлен ускоренным старением изоляционных материалов и деградацией пружинного механизма, который теряет свои упругие свойства из-за постоянного перегрева.

Профессиональный монтаж базируется на строгом соблюдении международных стандартов, таких как IEC 60947‑2 и IEC 60898‑1. Выполнение предписаний по охлаждению, выбору сечения проводников и контролю усилия затяжки позволяет достичь исключительных показателей надежности. При правильном подходе вероятность дугового пробоя и термического разрушения снижается до уровня менее 10⁻⁶ на операцию, что является золотым стандартом для современных систем защиты.

Рекомендации по техническому обслуживанию

Эксплуатация оборудования в условиях промышленного воздействия требует особого внимания к внешним факторам. Вибрационные нагрузки, характерные для производственных площадок, способны провоцировать постепенное ослабление винтовых соединений, что в конечном итоге нарушает целостность всей цепи защиты. Регулярная диагностика позволяет купировать риски еще до того, как они перейдут в стадию аварийного отказа.

Обеспечение долговечности термического выключателя требует системного подхода к профилактике:

• Периодическая протяжка клеммных соединений с использованием динамометрического инструмента для соблюдения проектных значений усилия.
• Визуальный контроль состояния изоляции и отсутствие следов локального перегрева (окалин, изменения цвета пластика или проводников).
• Мониторинг условий окружающей среды: исключение попадания влаги, пыли и обеспечение свободного притока воздуха для естественного охлаждения.
• Проверка соответствия фактической нагрузки на линии номиналу выключателя при изменениях в конфигурации электросети.

Профессиональное отношение к деталям при монтаже и эксплуатации является единственным способом гарантировать предсказуемость работы системы. Инженерная точность превращает потенциально слабое звено в надежный барьер, обеспечивающий безопасность всей инфраструктуры на протяжении многих лет.
